久しぶりに

5.7GHzのTRVを出してきた。

マキ電機の機械である。

電源を入れてチェックをするも異常はなさそう。

f:id:JP3MFK:20180603203359j:plain

ここしばらく、寝室で呼び出し周波数ワッチしてますので

お声がけいただければと思います。

ただ、今住んでいるアパートがある東金で5GHz以上のリグを持っておられる方がいる

かどうかですけど、どうかなー。



このトランスバータは新スプリアスの認定を受けていないので、34年以降は使えなく

なります。一旦、免許切れにして新たに保障認定を受けようかと計画しています。

理由は、現に免許を受けている機械を継続免許させる新スプリアス規定に合致して

いるかを確認、保証する所(2社)によって、測定写真を出せとかとやり方が異なるの

で苦手に感じました。



また、JARLもこのあたりのサポートが不足しているように見えてしょうがなく

会員の当方に思えば、残念です。

せめて、測定値、測定条件などはJARLのホームページに載せといてほしいです。

過去のハムフェアーでは部外者を呼んで新スプリアス規定の事を説明させていたので

問題であることは認識しているはずですが、JARLのホームページ内の検索で

「新スプリアス」を入力してもほしい情報は見つけれませんでした。



ほしい情報は、 周波数(によって異なる) 測定ポイント(基本波とスプリアス

レベル差 スプリアス絶対値)なんですけど、他に紹介されているホームページに

よって若干の違いが見られ、本当にこれでいいのか自信がありません。



ちょっと話し戻しますけど、34年に今使っているトランスバータが免許切れになり

新しい機械として再度、保障認定を受けるときは、保障認定の過去の歴史の様に

ブロック図だけで測定写真は不要であるものと思いますので、、、



でも

https://www.jard.or.jp/information/20171116_hosho_oshirase.pdf

保証認定するJARDは、測定写真を添付させる事の記述があります。

新スプリアス規定を考慮した設計であれば不要と書いてあるが コレ

「新スプリアスを考慮したLPF入れてます」と書けばOKなのかな?



真空管の時代の自作機は、旧スプリアス規定も**どうだったんかな?

と思っております。

以上





さよなら槇岡さん

GHzの巨匠 槇岡寛幸さんが天国に召された事を聞いて

残念と、自身が生きてきた時の流れの長さを感じて悲しくなった。

槇岡さんよりマキ電機の製品に出会ったのは20歳代前半の2.4GHzの世界。

そのころはレピーターもすでにあったんでカーチャンクアクセスしたときの

思いは今でも覚えています。特にアンテナ直下のプリアンプの威力は、こんなに

違う物か!!ってな感じで感動した記憶が今でも鮮明に覚えています。

思いはまだあるのですが



今日はここまでにさせていただきます。







2400MHz レピーター装置整備中 その2

もうすぐ完成ですよ

f:id:JP3MFK:20171007090644j:plain

受信にアイソレーターはフィルターの特性を強力に補完します。

プロの機材のおこぼれは良く効きます。



マチュア的な事に強固な主張する人より、しおらしい真面目な方のお話の方が信頼ありますね。

2400MHz レピーター装置整備中

2400MHzのレピーター装置整備中

f:id:JP3MFK:20170724045542j:plain

近傍スプリアス調整には気を使います。



古い1200MHzのレピータが親機を使っているのですがコレ自体の高周波品質どうなん?

て思うことがあります。

f:id:JP3MFK:20170716230130j:plain

コレ、トラップが良く効きます。

VOIP運用の物言いもこれでトラップしたいですね。



ADF4350 ボードをPICでコントーロールして局発に

中華通販サイトを見ていたら面白い高周波基板を発見

f:id:JP3MFK:20170429211949j:plain

おーお値段もお手頃。コントロール信号を与えるだけで任意の周波数を出力できそうで

数枚注文して、ほったらかしにしていました。

最近になって、クラブで運用している2.4GHzレピータの局発(1134MHz)

ノイズ不良の改修が来ましたので早速この基板を使おうとなったわけです。





f:id:JP3MFK:20170429213249g:plain

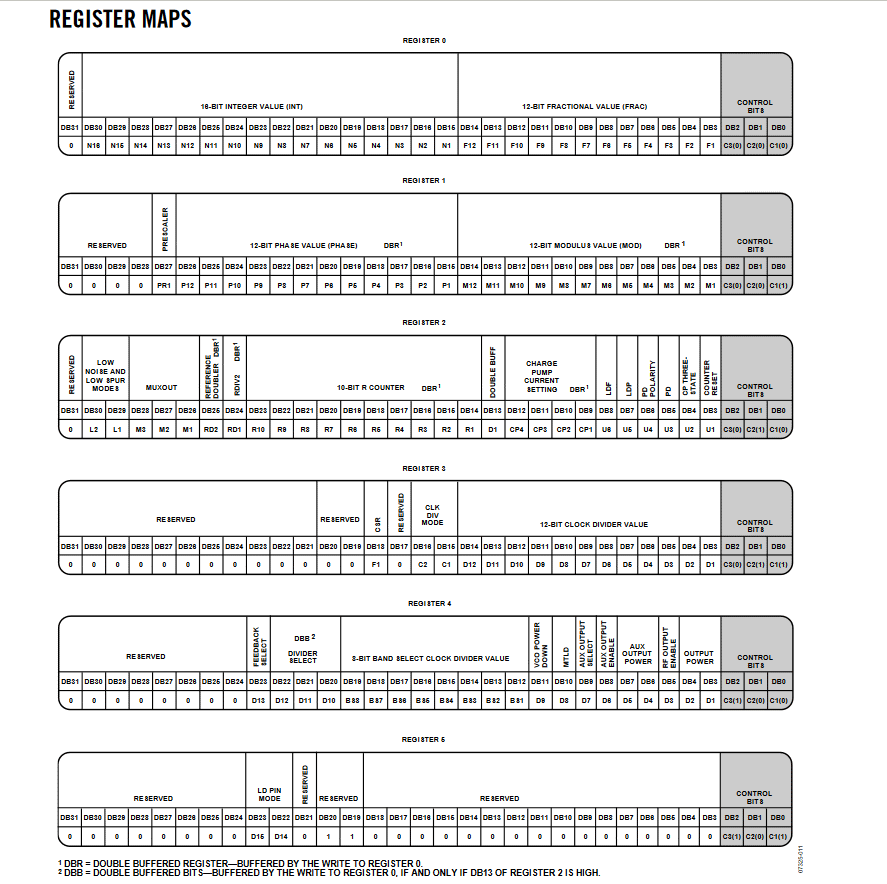

まず、どんなデータを入れたらいいのかなとDATAシート見てたら4バイト区切りの

レジスターが6個もあり、内容と目的周波数の設定にどう対応したらいいのか

わからず!!

と思ってたら、アナデバのサイトにそれらを支援してくれるソフトがあった!ので

早速インストール

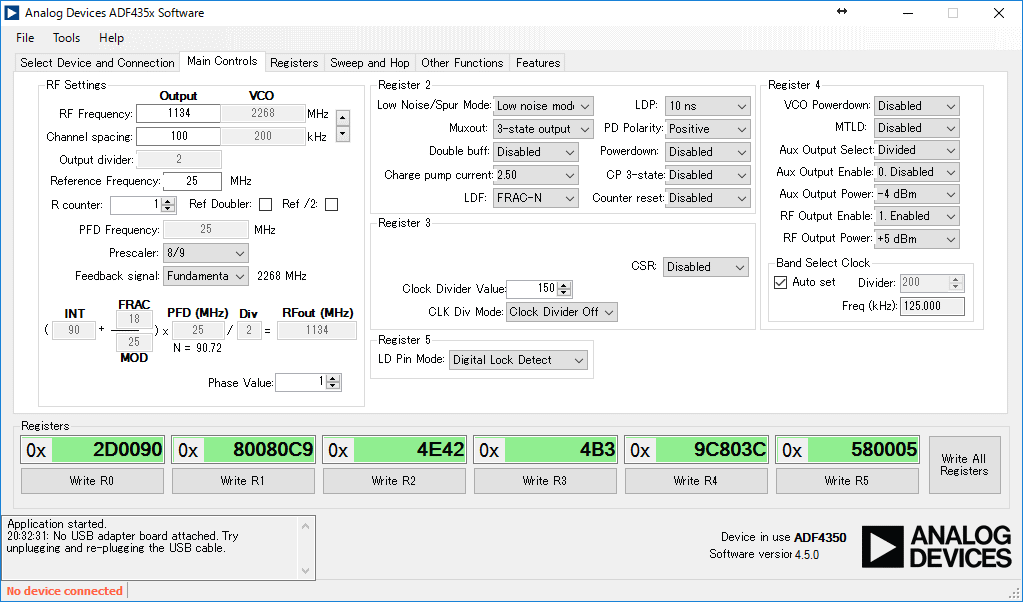

f:id:JP3MFK:20170429213905g:plain

瞬時に、目的周波数に対しての6個のレジスタ入力値を表示してくれた。

出力の強さやなんかも設定できるようです。

ただ、



f:id:JP3MFK:20170429214623g:plain

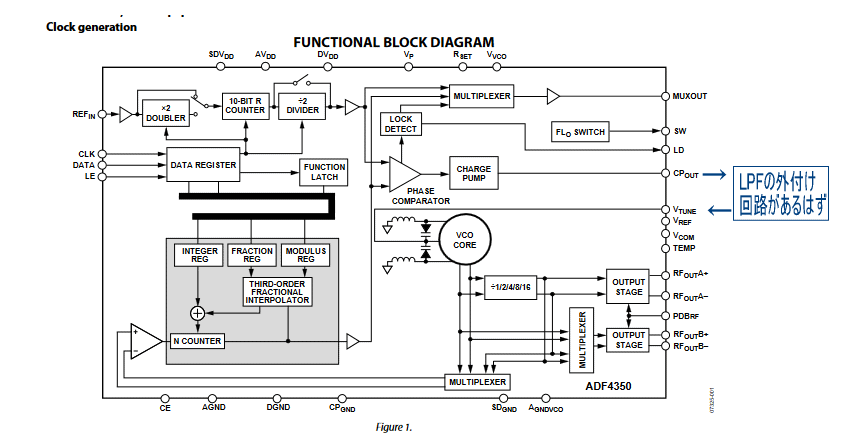

PLL回路の設計でいつも苦労する位相比較から出る信号のLPFの定数をどうするかで

基板の回路図がない事やアナデバのソフトにそれらの値をセットする所が不明で

どうするか悩んでいたのですが、まーとりあえずPICでデータを入れてみようになり

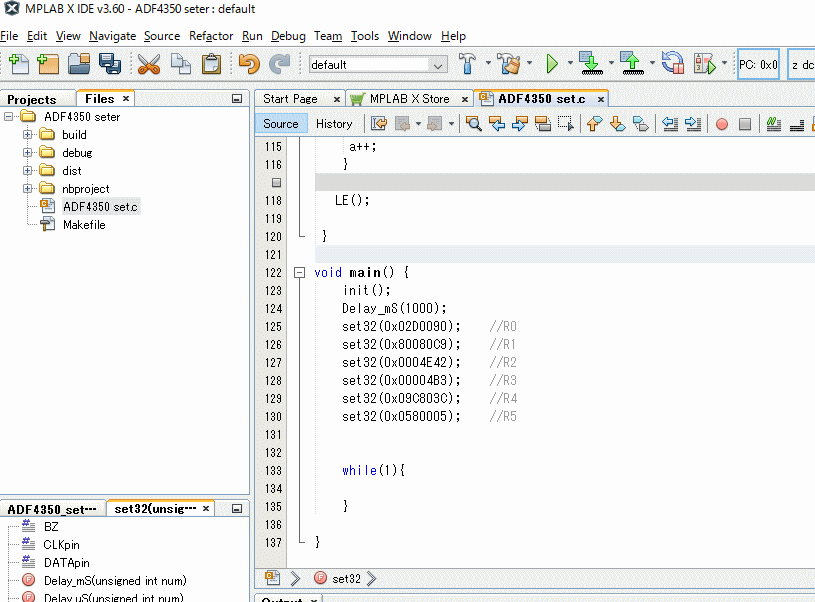

f:id:JP3MFK:20170429215201g:plain

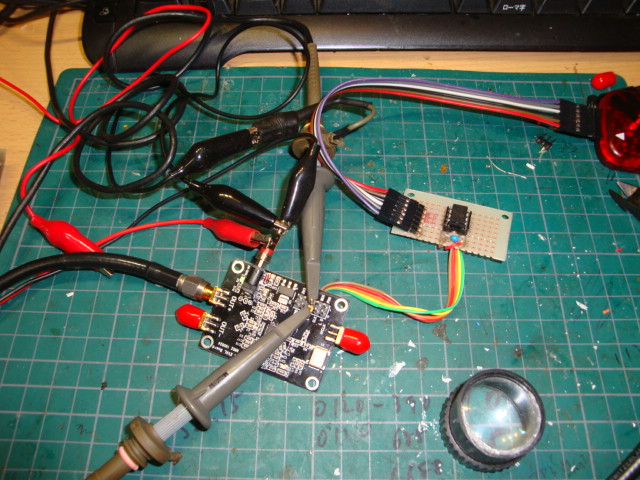

PIC12F683で制御するプログラムを書いてみました。



f:id:JP3MFK:20170430095137j:plain

あっさり

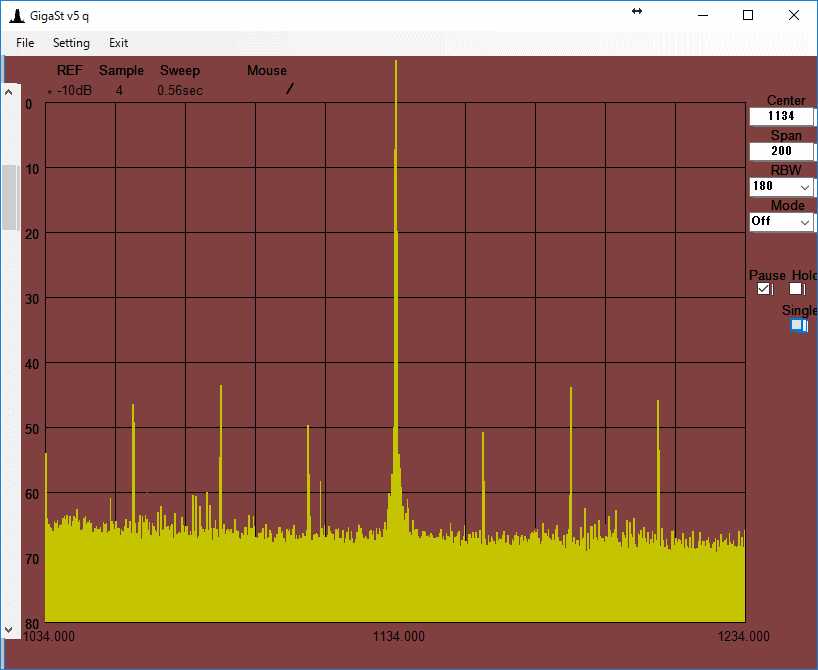

f:id:JP3MFK:20170429215520g:plain

発振しました

AR5000でFMモニターでは1133.99MHz ノイズも目立ったものがないので

CNもよく、この基板の位相比較のLPFとセットしたデータ値は問題なさそうです。

周波数のずれは基板にマウントされている基準25MHzの水晶の精度だと

思います。手持ちのTCXO12.8MHzでも交換してみようかと思います。

基準の周波数が変わってもアナデバのソフトで対応できますので問題ありません。



最後にCのソース貼っときます。下手なものかもしれませんが参考になればと思います

(メインルーチンで同じことを2回やってますが1回ではダメだったです。 誰か理由を教えてください)





#include <stdio.h>
#include <stdlib.h>
#include <xc.h>
#include <pic.h>
#include <pic12f683.h>
/*
 *
 */
// CONFIG
#pragma config FOSC = INTOSCIO  // Oscillator Selection bits (INTOSCIO oscillator: I/O function on RA4/OSC2/CLKOUT pin, I/O function on RA5/OSC1/CLKIN)
#pragma config WDTE = OFF       // Watchdog Timer Enable bit (WDT disabled)
#pragma config PWRTE = ON       // Power-up Timer Enable bit (PWRT enabled)
#pragma config MCLRE = OFF      // MCLR Pin Function Select bit (MCLR pin function is digital input, MCLR internally tied to VDD)
#pragma config CP = OFF         // Code Protection bit (Program memory code protection is disabled)
#pragma config CPD = OFF        // Data Code Protection bit (Data memory code protection is disabled)
#pragma config BOREN = ON       // Brown Out Detect (BOR enabled)
#pragma config IESO = ON        // Internal External Switchover bit (Internal External Switchover mode is enabled)
#pragma config FCMEN = ON       // Fail-Safe Clock Monitor Enabled bit (Fail-Safe Clock Monitor is enabled)
// #pragma config statements should precede project file includes.
// Use project enums instead of #define for ON and OFF.


#define _XTAL_FREQ  8000000                                //  __delay用  8MHz
#define __delay_us(x) _delay((unsigned long)((x)*(_XTAL_FREQ/4000000.0)))      //  __delay用
#define __delay_ms(x) _delay((unsigned long)((x)*(_XTAL_FREQ/4000.0)))      //  __delay用
#define  LEpin          GP0  //out
#define  DATApin        GP1 //out
#define  CLKpin         GP2 //out
#define                 GP3 //out
#define                 GP5 //out


void init(){
 OPTION_REG = 0b00001111;
 OSCCON = 0b1110000; // 内蔵OSC 8MHz
 ANSEL = 0b00000000; // デジタル
 TRISIO = 0b000000;   //IO方向設定
 GPIO = 0b00000000;  // 0b00000000 = 0
 WPU = 0b00000000;  // プルアップなし
 TMR0 = 0x00;
 T0IE = 0;     // TMR0割り込み許可は=1 割り込み無し

}

void Delay_mS(unsigned int num){
     int i ;
     // で指定した回数だけ繰り返す
     for (i=0 ; i < num ; i++) {
          __delay_ms(1) ;     // 1msプログラムの一時停止
     }
}
void Delay_uS(unsigned int num){
     int i ;
     // で指定した回数だけ繰り返す
     for (i=0 ; i < num ; i++) {
          __delay_us(1) ;     // 1msプログラムの一時停止
     }
}





void data1(){
    GPIO = GPIO | 0b00000010;
    Delay_uS(1);
    GPIO = GPIO | 0b00000110;
    Delay_uS(1);
    GPIO = GPIO & 0b11111001;
    Delay_uS(1);
}
void data0(){
    GPIO = GPIO | 0b00000000;
    Delay_uS(1);
    GPIO = GPIO | 0b00000100;
    Delay_uS(1);
    GPIO = GPIO & 0b11111001;
    Delay_uS(1);
}
void LE(){
    Delay_uS(10);
    GPIO = GPIO | 0b00000001;
    Delay_uS(1);
    GPIO = GPIO & 0b11111110;
    Delay_uS(10);

}




int set32(unsigned long PLLdata){
    unsigned long j=0;


    for( char a = 0; a<32; ){

     j = PLLdata & 0x80000000;

         if(j == 0x80000000) {
            data1();
            }
        else{
            data0();
            }
     PLLdata = PLLdata <<1;
     a++;
    }

   LE();

 }

void main() {
    init();

    set32(0x02D0090);    //R0
    set32(0x80080C9);    //R1
    set32(0x0004E42);    //R2
    set32(0x00004B3);    //R3
    set32(0x09C803C);    //R4
    set32(0x0580005);    //R5

    set32(0x02D0090);    //R0
    set32(0x80080C9);    //R1
    set32(0x0004E42);    //R2
    set32(0x00004B3);    //R3
    set32(0x09C803C);    //R4
    set32(0x0580005);    //R5

    while(1){
                                                         //halt
    }

}







Si5351A を水晶代わりにする その4 最終回



えー今回は、f:id:JP3MFK:20170306015449j:plain

依頼者に水晶を用意してもらいました!!





f:id:JP3MFK:20170306043446j:plain

創造と挫折を味わった「Si5351A を水晶代わりにする」でした。

終わり

新スプリアス制度

世界無線通信会議で新しいスプリアス規制が日本に来たのですが

これを利用して日本のお役所とメーカーの狙いは

f:id:JP3MFK:20170126203103j:plain

安い中華無線機の排除も大きな意味で入っていると思う。

自作派にとっては、迷惑千万。



どうなるのでしょうか?
